JZB-3擠壓式注漿機
JZB-3擠壓式注漿機產品簡介
JZB-3擠壓式注漿機技術參數
|
排漿量 |
3m3/h |
主機 電機功率 |
2.2/2.8kw |
|
額定工作壓力 |
3Mpa |
擠壓管內徑 |
φ38mm |
|
垂直輸送高度 |
50m |
輸送管內徑 |
φ38mm、32mm |
|
水平輸送距離 |
100m |
主機重量 |
350kg |
|
外形尺寸 |
1125*540*850（mm） |
|
|
JZB-3擠壓式注漿機工作原理
JZB-3擠壓式注漿機由變速電機通過擺線針輪減速器直聯于擠壓泵而置于機架上，外殼上部固定電控箱帶振動儲漿桶為旁置式，由吸漿管連于擠壓管吸端。由于擠壓管程U字形，管的下端連接吸漿管，經過壓力表總成連接輸送管，當擠壓輪架轉動時，擠壓滾輪沿著擠壓管輸送作行星轉動，并壓在擠壓管上作自動滾動，使擠壓管內漿料受到擠壓，沿輸送管排出，當擠壓輪壓過后，擠壓管內形成真空，儲漿桶內的漿料受到負壓，經吸漿管被吸入擠壓管，這樣邊疆的擠壓，實現了漿料的吸入與排出。如果輸送管終端安裝上專用噴槍，并配以壓縮空氣(壓力4.4—0.6Mpa氣量0.3—0.6m3)，可以實現噴涂作業。

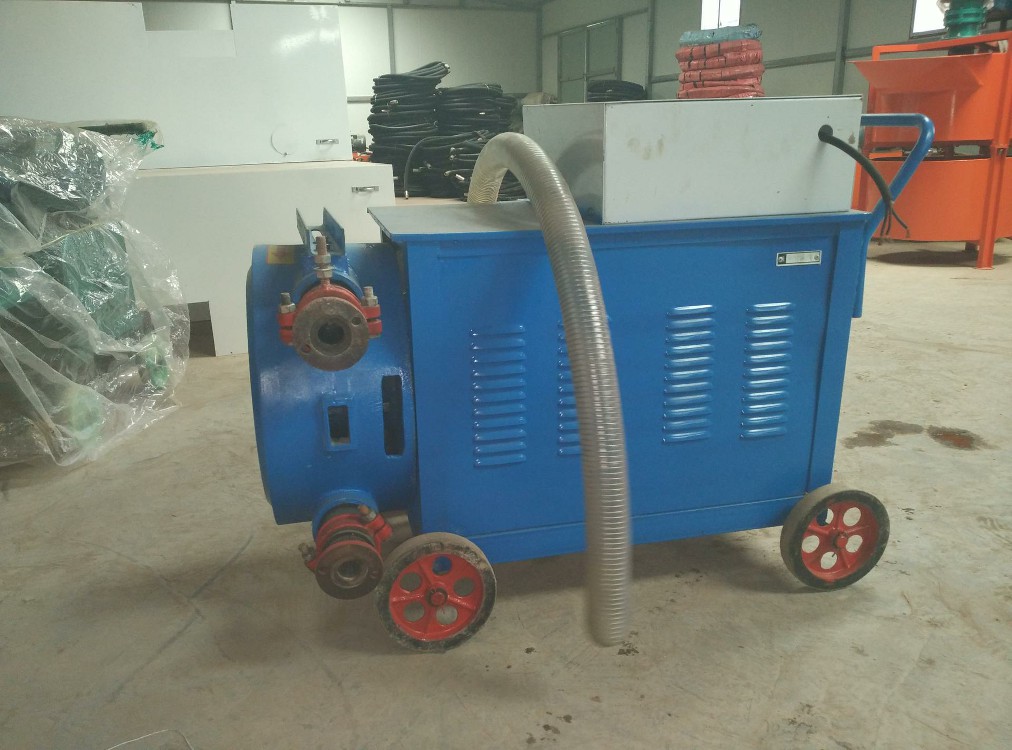

JZB-3擠壓式注漿機實物照片
