       ZX-100泥漿脫水機|泥漿分離機設備用途及主要特點

---

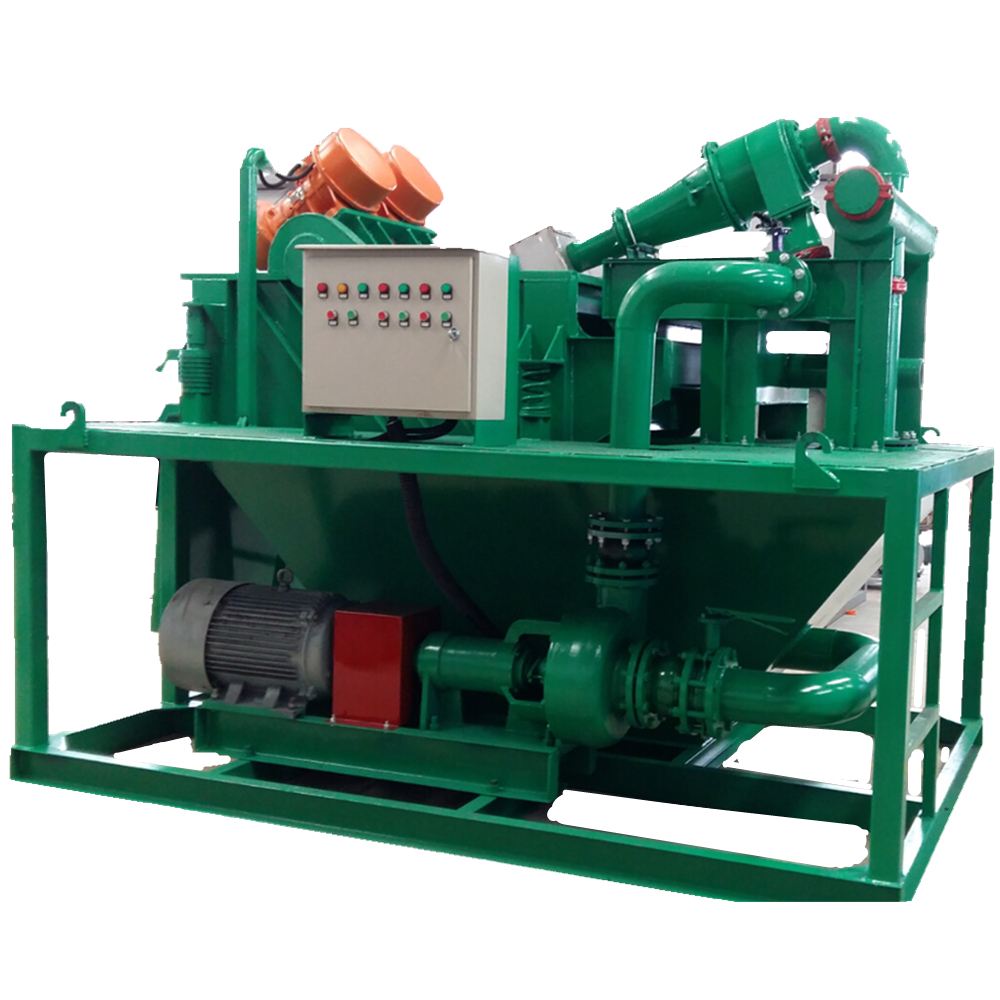

      ZX-100泥漿凈化裝置主要適用于現代基礎工程施工中采取泥漿固壁、循環鉆進工藝的大口徑樁基及防滲墻工程。使用該設備能為您創造以下幾個方面的優勢：

1、泥漿的充分凈化，有利于控制泥漿的性能指標、減少卡鉆事故、提高造孔質量。

2、對土碴的有效分離，有利于提高造孔工效。

3、泥漿的重復使用，有利于節約造漿材料，降低施工成本。

4、泥漿的閉路循環方式及較低的碴料含水率有利于減少環境污染。

綜上所述，使用泥漿凈化裝置有助于相關工程施工高質、高效、經濟、文明地進行。

主要特點：

1、ZX-100泥漿脫水機整機處理污漿能力大，達到100m3/h，凈化除砂效率高，可達90%以上（-0.045mm粒級）。

2、操作簡單的振動篩故障率低，安裝、使用及維護方便。

3、直線振動方式使篩分出來的碴料具有很好的脫水效果。

4、可調節的振動篩激振力、篩面角度及篩孔尺寸使其在各種地層均能保持良好的篩分效果。

5、振動篩篩分效率高，可適應于各種鉆機在不同地層的造孔進尺。

6、振動電機功率因素高、能耗低、節能效果好。

7、振動篩運轉噪音低，有利于改善工作環境。

8、耐磨蝕的離心式渣漿泵具有結構合理、通用化程度高、運轉可靠及裝拆維修方便等特點；較厚的承磨件及配重型托架使其適于長期輸送強磨蝕、高濃度的渣漿。

9、結構參數先進的水力旋流器具有比較好的泥砂分選指標。材質耐磨、耐腐蝕、重量輕，因此具有操作調整方便、耐用經濟的特點。適于在惡劣工作條件下長期免維護使用。

10、構思新穎的液位自動平衡裝置不但能保持儲漿槽液面穩定，還能實現泥漿重復處理，進一步提高凈化質量。

11、獨特的反沖裝置能有效防止儲漿槽淤砂漫漿，從而保持設備長期正常運轉。

       ZX-100泥漿脫水機|泥漿分離機設備技術參數

---

1、最大泥漿處理量達到100m3/h；

2、ZX-100泥漿脫水機除砂分離能力dm=49μm，d50=29μm

3、碴料篩分能力25-50t/h(可根據造孔機具進尺的不同而調整)；

4、篩分出的碴料含水率小于30%；

5、最大比重小于1.35，粘度40s以下，含砂量小于20%；

6、裝機總功率：33.6kW；

7、設備外形尺寸(長×寬×高)： 3.30m×1.85m×2.35m；

8、整機重量：2700kg。

       ZX-100泥漿脫水機|泥漿分離機設備工作原理

---

       反循環砂石泵由孔底抽吸出來的污漿通過總進漿管⑴輸送到泥漿凈化裝置的粗篩⑵，經過其振動篩選將粒徑在1mm以上的渣料分離出來。經過粗篩篩選的泥漿進入泥漿凈化裝置的儲漿槽⑶，由泥漿凈化裝置的渣漿泵⑷從槽內抽吸泥漿，在泵的出口具有一定儲能的泥漿沿輸漿軟管從水力旋流器⑸進漿口切向射入，通過水力旋流器分選，粒徑微細的泥砂由旋流器下端的沉砂嘴排出落入細篩⑹。經細篩脫水篩選后，較干燥的細碴料分離出來，經過細篩篩選的泥漿再次返回儲漿槽內。處理后的干凈泥漿從旋流器溢流管進入中儲箱⑺，然后沿總出漿管輸送回孔。

       在泥漿凈化裝置渣漿泵的出口安裝了一條反沖支路與儲漿槽連通。通過反沖支路，可以擾動儲漿槽內沉淀的碴料，使儲漿槽內不致因長期使用而導致淤積漫漿。

       在泥漿循環過程中，由中儲箱與儲漿槽之間的一個液位浮標⑻保持泥漿凈化裝置儲漿槽內的液面高度恒定。一旦儲漿槽內輸出的漿量大于供給的，那么液位浮標將隨液面的下降而下落，此時中儲箱的泥漿就通過開啟的補漿管轉送到儲漿槽內，液面因此上升而恢復原狀，液位浮標也隨之上升并封住中儲箱補漿管；如果供給漿量大于輸出的，儲漿槽的溢流管將會溢流以防止儲漿槽漫漿。

       當要求更高質量的泥漿時，可通過減少總進漿量，重復旋流器中的泥漿分選過程以達到目的。

       ZX-100泥漿脫水機|泥漿分離機設備主要組成部分

---

⑴振動篩

振動篩由兩臺振動電機、一個振動篩箱、一付粗篩板、一付細篩板、四組隔振彈簧、兩組調整墊板組成。振動電機是振動篩的激振源，由電機直接帶動偏心裝置產生離心力。

兩臺振動電機作同步反向運轉，使振動篩產生直線振動。

通過調整偏心塊的夾角可實現激振力的變化。出廠時激振力調整到最大值的100%。

振動電機在運行期間軸承應保證良好的潤滑。

振動篩箱為框架式焊接結構，由四組隔振彈簧支撐。良好的結構剛性使其性能可靠地承受安裝在其頂部的振動電機傳遞的激振力。通過斜面楔緊機構和標準件的聯接緊固，粗細篩分上下兩層裝于振動篩箱內。上層為細篩，下層為粗篩。粗細篩板均為不銹鋼條縫篩板，篩孔尺寸粗篩為1×25mm，細篩為0.4×25mm。

振動篩的傾斜度是由調整墊板的高度所決定的。可根據碴料篩分效率及生產率的變化而變化。

⑵泵系統

泵系統由渣漿泵、驅動電機、流量控制分配閥組成。

臥式離心渣漿泵采用副葉輪軸封。運轉中應注意及時添加潤滑脂、潤滑密封填料。渣漿泵不能空轉，以免燒損填料。

流量控制分配閥由主閥和反沖閥組成，能控制進入旋流器的泥漿壓力和流量。

其它資料請參閱渣漿泵使用維護手冊。

⑶旋流器

整個裝置對泥漿的最終凈化效果，主要取決于旋流器的顆粒分選指標。

除砂效率具體的指標體現在對-0.045mm粒級的分離程度。主要取決于以下幾種因素：

a.泥漿粘度和含砂量；

b.旋流器的進漿壓力及流通量；

c.旋流器的溢流管與沉砂嘴的直徑比值。

旋流器工作中出現的故障主要是由于沉砂嘴堵塞造成的。此時砂停止排出，溢流泥漿含砂量與污漿沒有區別。為防止旋流器的堵塞，開機前必須注意檢查儲漿槽內不得有粒徑超過2mm以上的異物存在。

       ZX-100泥漿脫水機|泥漿分離機設備施工視頻

---

       ZX-100泥漿脫水機|泥漿分離機設備運輸和安裝

---

1、運輸

ZX-100泥漿凈化裝置的外形尺寸(長×寬×高)為:3.30m×1.85m×2.35m，重量約計2700kg。水平面輪廓呈長方形，可裝入載重量為3噸的卡車運至施工現場。設備可使用一個吊鉤吊裝。

2、安裝

設備在地面上安裝時應預留出尺寸約3.5m×2.5m平整、堅實的地基。如現場地基松軟，則應鋪墊枕木。設備的現場布置應充分考慮設備維修、排漿及除碴鏟運問題。

設備安裝合格的標準為底座水平方向的傾斜度不超過1%。

有時為了節省機具占用空間，實現泥漿集中制備凈化工藝，也可將本裝置安放在集裝箱式泥漿池上，但必須為設備提供牢固的底部支撐，并為操作者提供可靠的安全保護設施。
